Карта глибин — як читати й звідки дані

Шар «Глибини» на радарі показує рельєф дна водойми — залитими смугами й лініями рівної глибини (ізобатами) в одному шарі:

Колір = глибина

Світле — мілко, темно-синє — глибоко. З першого погляду видно, де мілина, а де яма.

Лінії = ізобати

Межі смуг — контури рівної глибини. Де лінії густі — дно падає круто (свал); де рідкі — пологе.

Натисніть на водойму на карті — у підказці буде глибина в цьому місці, найбільша глибина водойми й звідки дані: виміряно чи схема.

Зміст4 розділів
  1. 1Як виглядає карта глибин
  2. 2Розріз дна: де що ловити
  3. 3Як ми виміряли глибину супутником
  4. 4Звідки беруться глибини

Як виглядає карта глибин

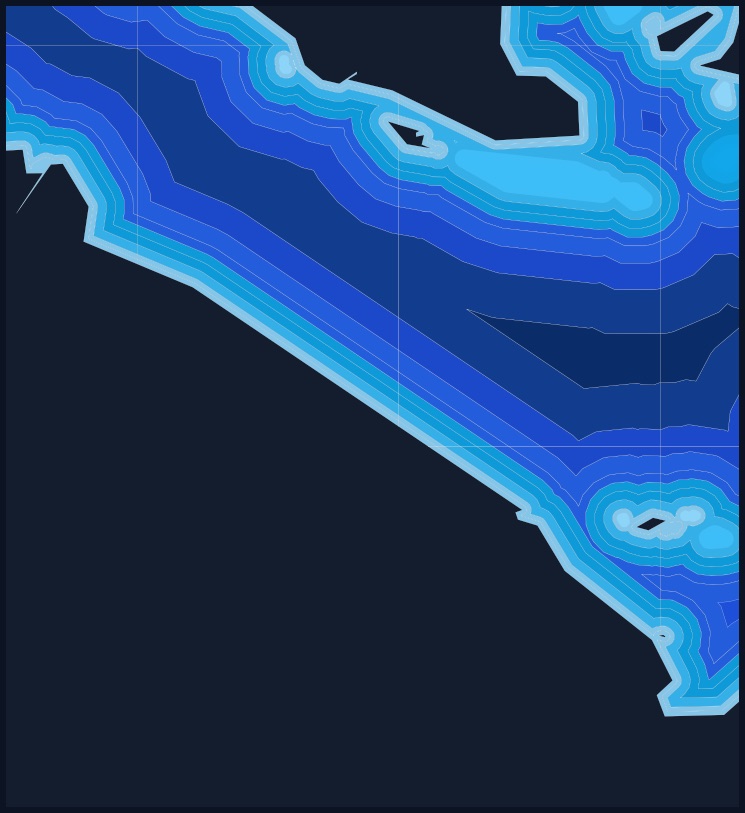

Приклад — Кременчуцьке водосховище. Темніше — глибше, світле по краях — прибережні мілини. Для великих каламутних водосховищ це схема за відомою максимальною глибиною, а не зйомка дна: справжнє старе русло може йти ближче до одного з берегів.

Схема глибин Кременчуцького водосховища
Глибина, м:0–11–22–44–77–1010–1515+

Розріз дна: де що ловити

Якщо «розрізати» водойму від берега до берега, дно має характерні зони. Уздовж них і тримається риба:

Мілина біля берега0–2 м · тепла вода, кормПерегин («бровка»)Крутий спуск («свал»)різкий обрив — засідка хижакаРусло — найглибшериба у спеку та взимкуберегберег
  • Мілина біля берега (полиця) — прогрівається першою навесні, багата кормом. Мирна риба виходить сюди годуватися, особливо зранку та ввечері.
  • Перегин (бровка) — місце, де мілина переходить у глибину. Риба ходить уздовж нього — класичне місце для закиду.
  • Крутий спуск (свал) — різкий обрив углиб. Тут у засідці стоїть хижак — щука, судак, сом. Ведіть приманку вздовж спуску.
  • Глибина / русло — найглибша частина. Тут риба тримається в сильну спеку та взимку, коли на мілині для неї некомфортно.

Як ми виміряли глибину супутником

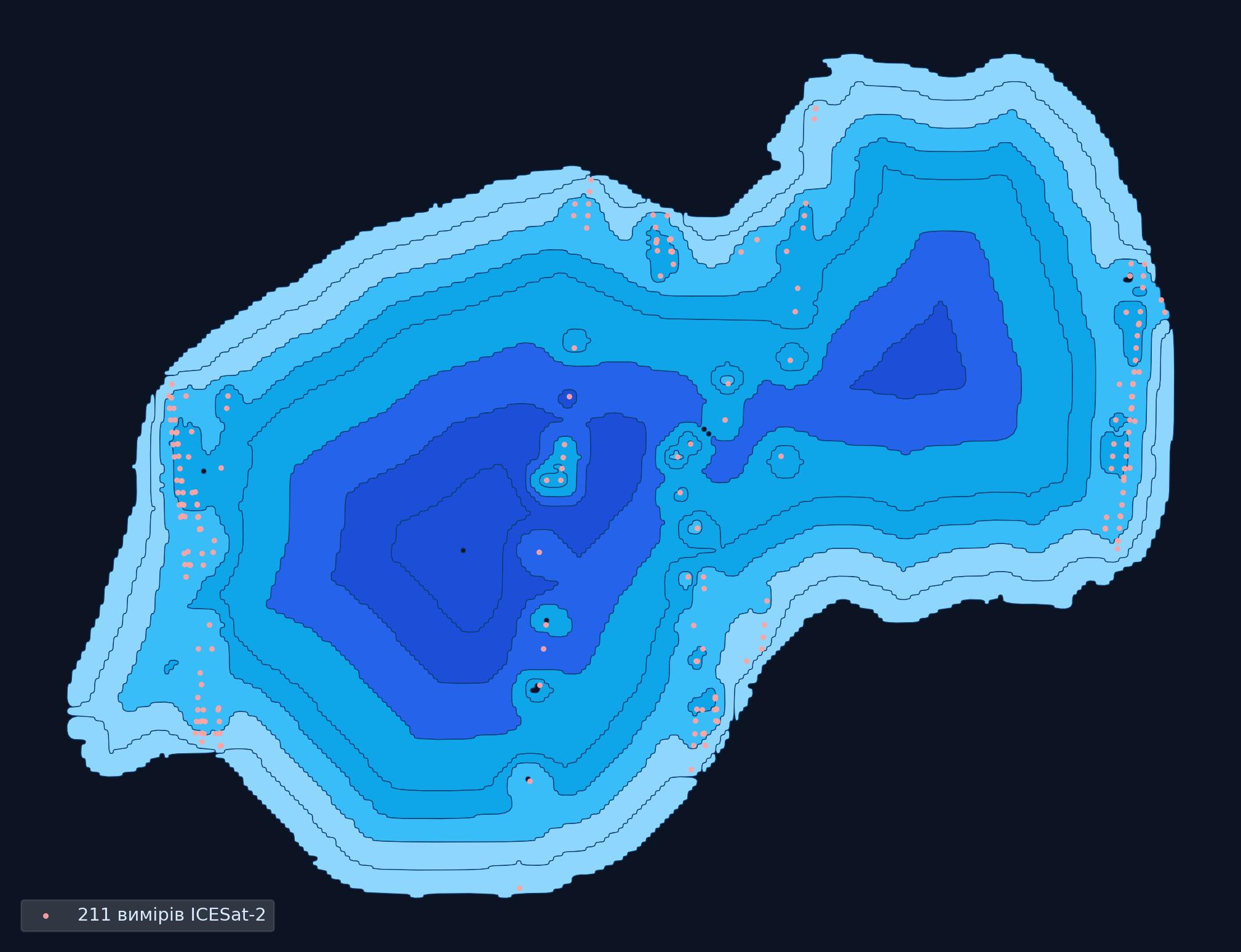

Для прозорих озер ми маємо не лише оцінку, а справжні виміри дна з космосу — за допомогою супутника NASA ICESat-2 та його зеленого лазера-лідара (довжина хвилі 532 нм). Найкращий приклад — озеро Світязь, найглибше й найпрозоріше серед Шацьких озер. На карті виміряні ділянки показано яскравіше, а решту водойми — блідішою схемою.

Чому карта показує меншу глибину, ніж відомий максимум

Зелений лазер бачить дно лише в дуже прозорій воді й на невеликій глибині — на практиці до кількох метрів. Тому супутник «бачить» тільки прибережну мілину, а глибока частина лишається поза досяжністю променя. Приклад — Світязь: його справжня максимальна глибина 58,4 м, а виміряне супутником дно — переважно до ~4–5 м (окремі відліки до ~9 м). Глибшу частину карта показує схемою. Це не помилка, а фізична межа лідара.

ICESat-2зелений лазерповерхня водидноглибина= відбиток поверхні − відбиток днаЛазер фіксує окремо відбиток від поверхні й від дна; їхня різниця (з поправкою на заломлення світла у воді, ×0,75) = глибина.
  • Лазер бачить дно тільки у прозорій воді. Він проникає на кілька метрів, поки вода чиста; у каламутній (більшість рівнинних водосховищ) світло гасне ще під поверхнею — там супутник дна не бачить.
  • Ми зібрали всі «прозорі» прольоти супутника за 2018–2025. Кожен трек — тонка лінія відліків через озеро. Відліки перевіряємо: залишаємо ті, що підтверджені кількома прольотами в різні дати, а шум над каламутною водою відкидаємо.
  • Глибшу частину лазер не дістає — там карта показує схему. Виміряні саме прибережні мілини й схили — там, де найчастіше ловлять.

Звідки беруться глибини

Виміряно

Реальні виміри дна лідаром ICESat-2 на прозорих мілинах (Шацькі озера та інші прозорі водойми). На карті — яскраві ділянки з білими ізобатами.

Схема

Де вимірів немає, глибину показуємо блідішою схемою: біля берега й островів мілко, до центру глибшає, найбільша глибина — за довідником. Для малих ставків без даних — лише рівна заливка «глибина невідома».

  • Точний берег — з відкритих даних OpenStreetMap (берегові лінії озер, ставків, річок і водосховищ, ліцензія ODbL). Ізобати рівно повторюють контур водойми.
  • Покриття — уся Україна: понад 77 тисяч водойм, зокрема великі річки (Дніпро, Дністер) і водосховища. Дані підвантажуються лише для видимої ділянки карти — тому працює швидко.

Важливо: «виміряно» — це реальні виміри прибережних мілин, але не суцільна зйомка дна; «схема» — орієнтовна модель, а не проміри ехолотом. Точні глибини, окремі ями та коси покаже лише ехолот на воді. Користуйтеся картою як підказкою, звідки почати пошук.
